一、模塊概述
無線傳感器模塊采用高性能、低功耗、遠距離無線傳輸嵌入式模塊，可用于無線傳輸測量土壤溫度、土壤水份、風速、風向等各類數據。工作頻率范圍可調節，在同一區域空間無信號干擾。模塊采用太陽能供電，解決了遠距離供電的問題。可接各類型的氣象傳感器，方便快捷的組合滿足各類用戶的需求。可實現與采集儀、終端電腦的通訊。安裝方便，使用簡單便捷。
二、模塊參數
1：太陽能電池尺寸82mm×80mm
2: 模塊尺寸98mm×98mm×75mm
3：支架桿高度1.2m
3：模塊睡眠電流≤1ma；
4:連續陰雨天氣條件下工作時間：30天；
5：模塊工作電壓：7.2V-8.4V ，可輸出12V電壓；
6：模塊工作頻率420～510MHZ，850～930MHZ，可工作多個免費頻段。
7：支持485接口傳感器，半雙工傳輸方式，兼容modbus RTU協議；
8：傳輸距離3～5km；
三、無線傳感器模塊通訊組成
數據記錄儀，計算機軟件，無線通訊模塊，傳感器，模塊支架
1：數據記錄儀
記錄儀可獨立工作，自帶LCD顯示屏、時鐘、存儲器（標存2048條數據，并可擴展），可顯示各項氣象數據；記錄儀帶RS232口，可與電腦連接；
2：計算機軟件
3：常用氣象要素
|
名稱 |
測量范圍 |
分辨率 |
準確度 |
|
土壤濕度 |
0～100% |
0-50%內0.03%，50-100%內1% |
0-53%范圍內為±3%; 53-100%范圍內為±5% |
|
土壤溫度 |
-50℃～80℃ |
0.25℃ |
±0.5℃ |
|
風速傳感器 |
0～60m/s |
0.1m/s |
±（0.3+0.03V）m/s |
|
風向傳感器 |
0～359° |
1° |
±3° |

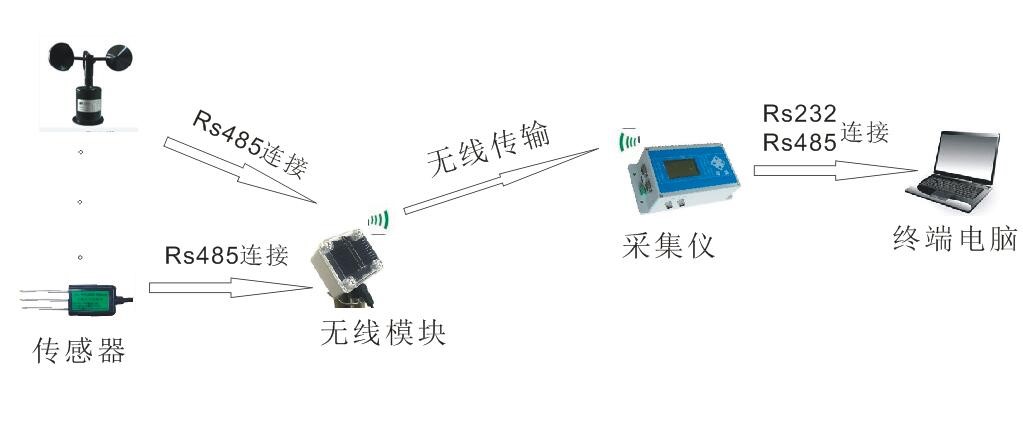

四、連接方式
注：無線傳感模塊需配合數據記錄儀或電腦終端軟件使用。
